PUERTA CORREDERA
Objetivo
Lograr el correcto funcionamiento de una puerta corredera, teniendo en cuenta las funciones de los pulsadores y la función de los sensores de final de carrera
Material
Para empezar la práctica utilizaremos la aplicación de ”Simulador digital” y la de "Logic.ly" donde recrearemos el ejercicio de forma digital ademas de grabar el funcionamiento de este, ademas de crear la función lógica en un papel para la creación de estos circuitos
Procedimiento
Primero de todo, creamos una tabla de valores para así obtener la fórmula (simplificada) y construir el circuito. Una vez hecha construimos el circuito en la aplicación obteniendo el siguiente circuito
PA
|
PC
|
FA
|
FC
|
MA
|
MC
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
1
|
0
|
0
|
0
|
0
|
1
|
0
|
0
|
0
|
0
|
0
|
1
|
1
|
0
|
0
|
0
|
1
|
0
|
0
|
0
|
1
|
0
|
1
|
0
|
1
|
0
|
0
|
0
|
1
|
1
|
0
|
0
|
1
|
0
|
1
|
1
|
1
|
0
|
0
|
1
|
0
|
0
|
0
|
1
|
0
|
1
|
0
|
0
|
1
|
1
|
0
|
1
|
0
|
1
|
0
|
0
|
0
|
1
|
0
|
1
|
1
|
0
|
0
|
1
|
1
|
0
|
0
|
0
|
0
|
1
|
1
|
0
|
1
|
0
|
0
|
1
|
1
|
1
|
0
|
0
|
0
|
1
|
1
|
1
|
1
|
0
|
0
|
MA=PAPCFAFC +PAPCFAFC
MC=PAPCFAFC+PAPCFAFC
Simplificando las funciones obtendríamos :
MA=PAPCFA
MC=PAPCFC

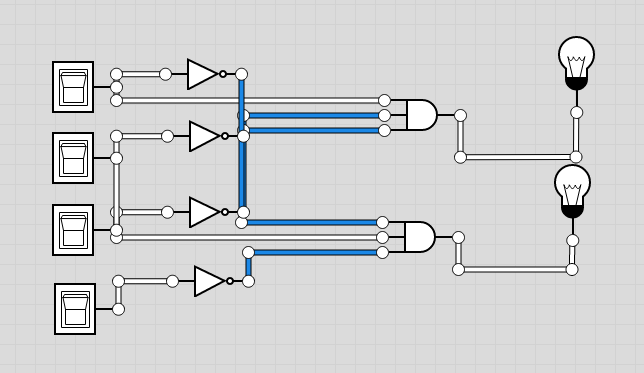

Una vez hecha construimos el circuito en la aplicación obteniendo el siguiente circuito:
Dichos circuitos son resultado del funcionamiento indicado en el enunciado: "Una puerta de corredera se mueve mediante dos motores: MA para la apertura (led rojo) y MC para el cierre(led amarillo) . Se controla mediante un pulsador para abrirla PA(interruptor verde) y otro para cerrarla PC( interruptor rojo), un final de carrera de apertura FA(pulsador azul) y otro para el cierre FC (pulsador azul)". Para hacer esta función utilizaremos puerta lógicas como la NOR y la AND
