1. Diseña un circuito lógico combinacional para abrir automáticamente la puerta de un comercio (sensor interior A, sensor exterior B).Para simular los sensores utilizaremos pulsadores.

A	B	P
0	0	0
0	1	1
1	0	1
1	1	1

P=A+B

https://www.youtube.com/watch?v=XdzC9uDff1E&feature=youtu.be

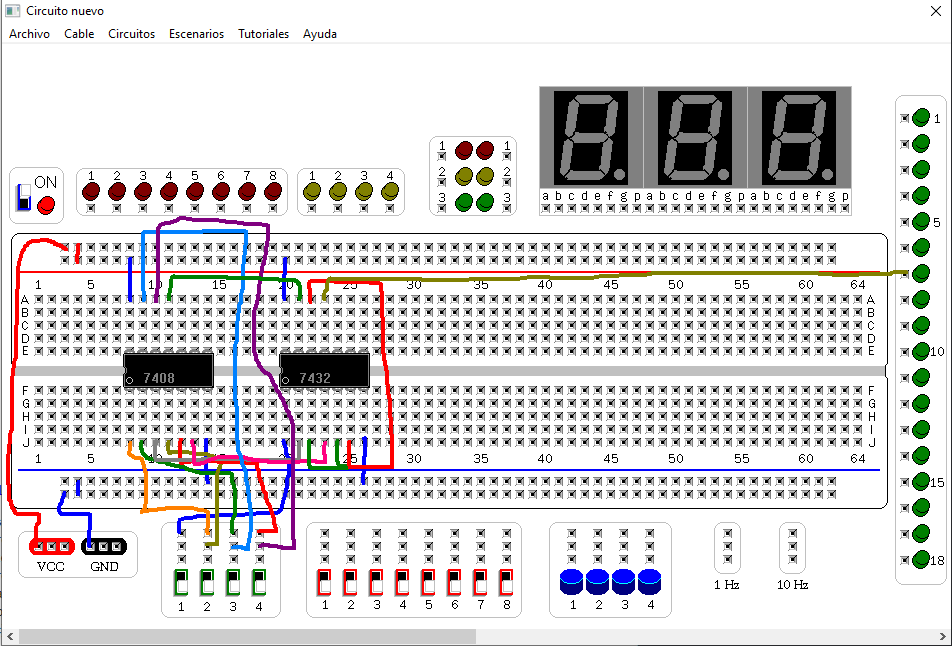

2. Diseña un circuito constituido por tres pulsadores (a,b y c) y una lámpara que se encenderá cuando se presione un número par  de dichos pulsadores.

A	B	C	L
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	1
1	0	0	0
1	0	1	1
1	1	0	1
1	1	1	1

L=AC+AB+BC

https://www.youtube.com/watch?v=mmMUKtgimYg&feature=youtu.be

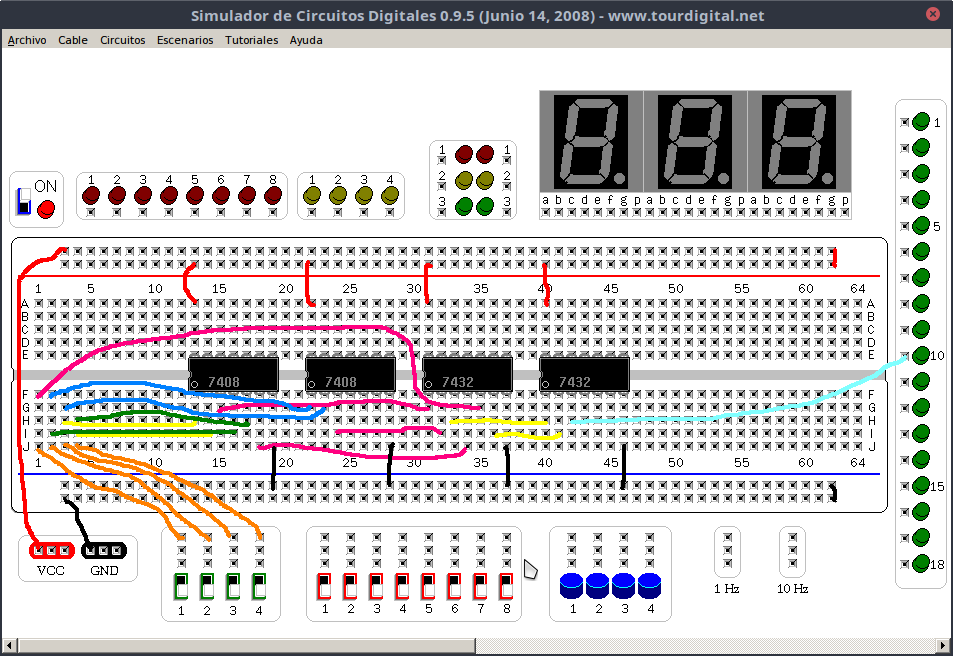

3. El sistema de disparo (apagado del reactor) de una central nuclear está controlado por cuatro señales:una de disparo manual del reactor (A), y otras tres de disparo automático (B, C, D).

El sistema se activará:siempre que se produzca disparo manual o cuando al menos dos de las señales de disparo automático se activen.

a) Obtenga la tabla de verdad y la función lógica.

A	B	C	D	F
0	0	0	0	0
0	0	0	1	0
0	0	1	0	0
0	0	1	1	1
0	1	0	0	0
0	1	0	1	1
0	1	1	0	1
0	1	1	1	1
1	0	0	0	1
1	0	0	1	1
1	0	1	0	1
1	0	1	1	1
1	1	0	0	1
1	1	0	1	1
1	1	1	0	1
1	1	1	1	1

b) Simplifique la función obtenida utilizando el mapa de Karnaugh.

F=A+BC+BD+CD

c) Implemente la función simplificada

https://www.youtube.com/watch?v=ElwzaWUSOMQ

PROBLEMAS SIMULACIÓN - Frank



SIMULACIÓN 1



1. Diseña un circuito lógico combinacional para abrir automáticamente la puerta de un comercio (sensor interior A, sensor exterior B ). Para simular los sensores utilizaremos pulsadores.

Tabla de verdad :



Simplificación por Karnaugh :    S = A + B



El circuito quedaría así:



SIMULACIÓN 2

2. Diseña un circuito constituido por tres pulsadors (a,b y c) y una lámpara que se encenderá cuando se presione un número par de dichos pulsadores

Tabla de verdad :

















Simplificación por Karnaugh :     S = AC + BC + AB













El circuito quedaría así:





SIMULACIÓN 3

3. El sistema de disparo (apagado del reactor) de una central nuclear está controlado por cuatro señales: una de disparo manual del reactor (A), y otras tres de disparo automático (B, C, D).

El sistema se activará: siempre que se produzca disparo manual o cuando al menos dos de las señales de disparo automático se activen.

a) Obtenga la tabla de verdad y la función lógica.

b) Simplifique la función obtenida utilizando el mapa de Karnaugh.

        c) Implemente la función simplificada



 Tabla de verdad :



Simplificación por Karnaugh :    S =





El circuito quedaría así:









Practica_Simulador_Circuitos

CIRCUITO 1

1. Diseña un circuito lógico combinacional para abrir automáticamente la puerta de un comercio (sensor interior A, sensor exterior B).Para simular los sensores utilizaremos pulsadores.

Tabla de verdad:

A	B	F
0	0	0
0	1	1
1	0	1
1	1	1	BV									BBBOOO

Simplificación con Karnaugh

AB-CD	0	1
0		1
1	1	1

A + B = F

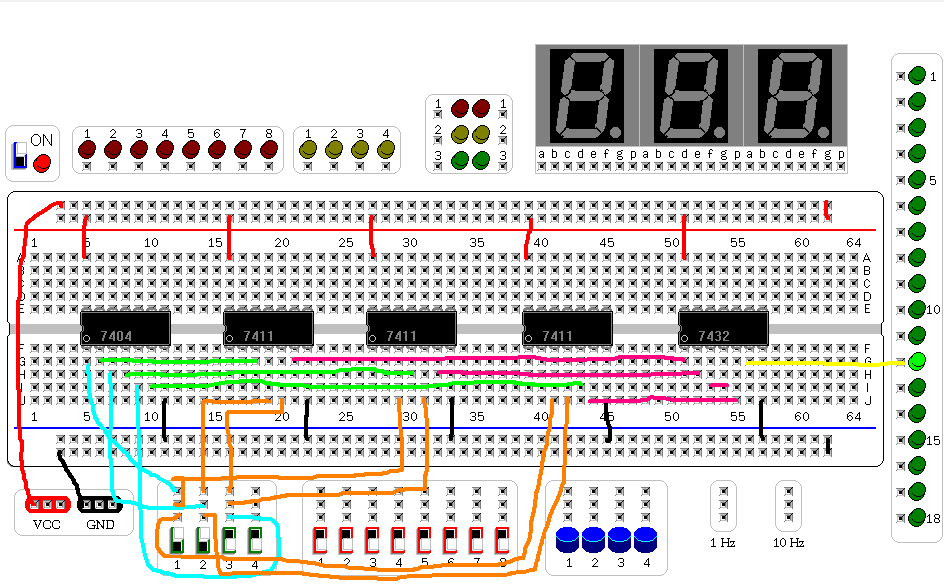

CIRCUITO 2

2. Diseña un circuito constituido por tres pulsadors (a,b y c) y una lámpara que se encenderá cuando se presione un número par  de dichos pulsadores

Tabla de verdad:

A	B	C	F
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	1
1	0	0	0
1	0	1	1
1	1	0	1
1	1	1	0	VNVV

ABC + ABC + ABC = F                X=NEGADA

Simplifica  con Karnaugh



A-BC	0	0.1	11	10
0			1
1		1	1	1

CIRCUITO 3

3. El sistema de disparo (apagado del reactor) de una central nuclear está controlado por cuatro señales:una de disparo manual del reactor (A), y otras tres de disparo automático (B, C, D).

El sistema se activará:siempre que se produzca disparo manual o cuando al menos dos de las señales de disparo automático se activen.

a) Obtenga la tabla de verdad y la función lógica.

b) Simplifique la función obtenida utilizando el mapa de Karnaugh.

c) Implemente la función simplificada

Tabla de verdad:

A	B	C	D	F
0	0	0	0	0
0	0	0	1	0
0	0	1	0	0
0	0	1	1	1
0	1	0	0	0
0	1	0	1	1
0	1	1	0	1
0	1	1	1	1
1	0	0	0	1
1	0	0	1	1
1	0	1	0	1
1	0	1	1	1
1	1	0	0	1
1	1	0	1	1
1	1	1	0	1
1	1	1	1	1

Simplifica  con Karnaugh

AB-CD	0	0.1	11	10
0			1
0.1		1	1	1
11	1	1	1	1
10	1	1	1	1

 A + BD + CD + BC = F
