1. Diseña un circuito lógico combinacional para abrir automáticamente la puerta de un comercio (sensor interior A, sensor exterior B).Para simular los sensores utilizaremos pulsadores.

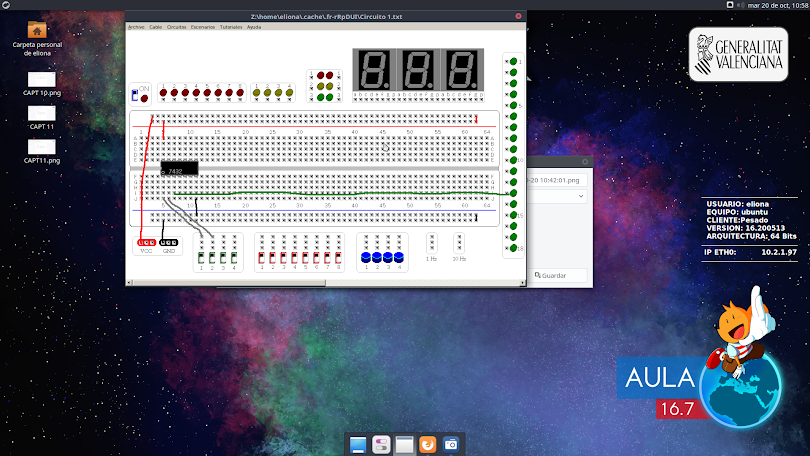

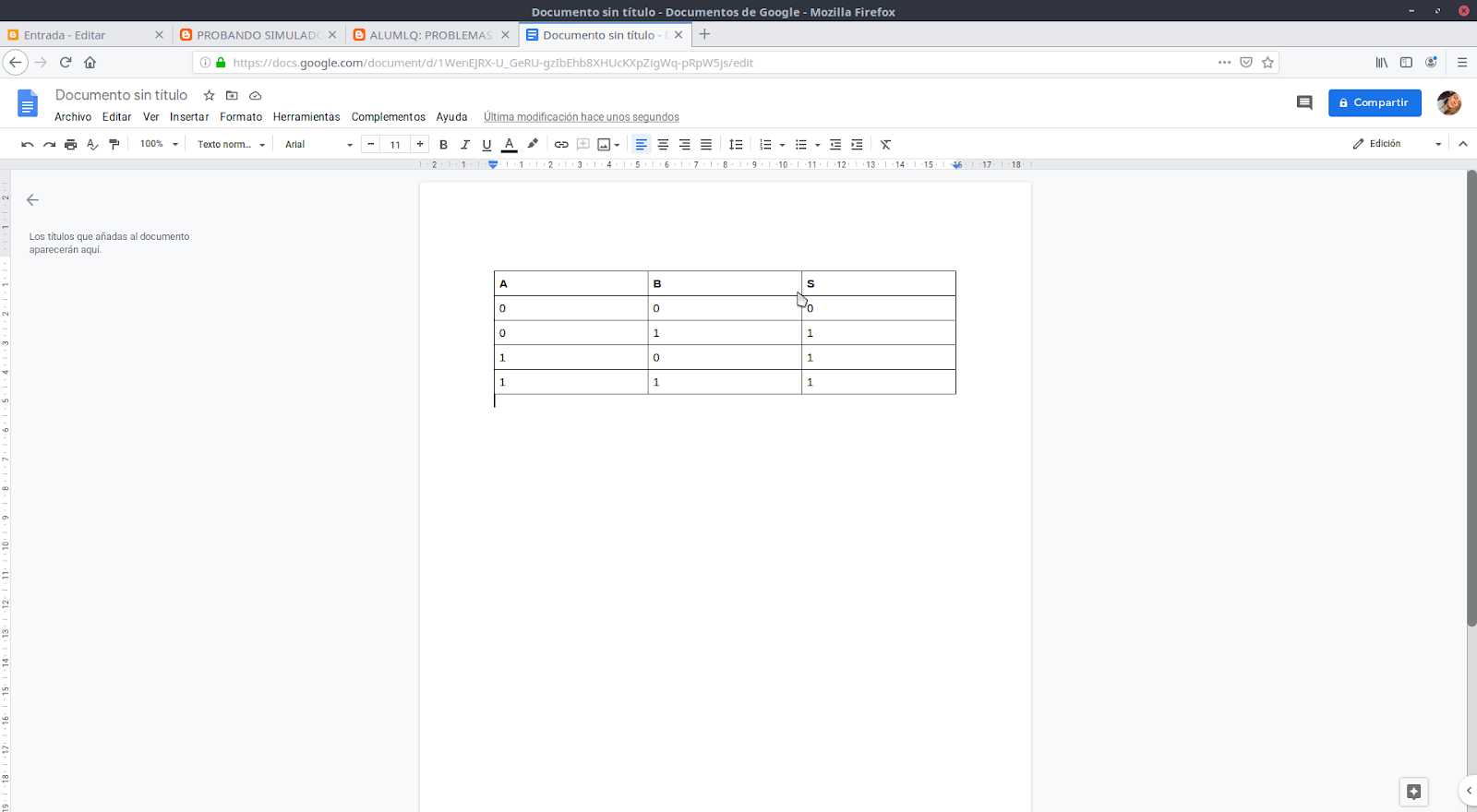

Para empezar con el problema realizaremos la tabla de verdad:

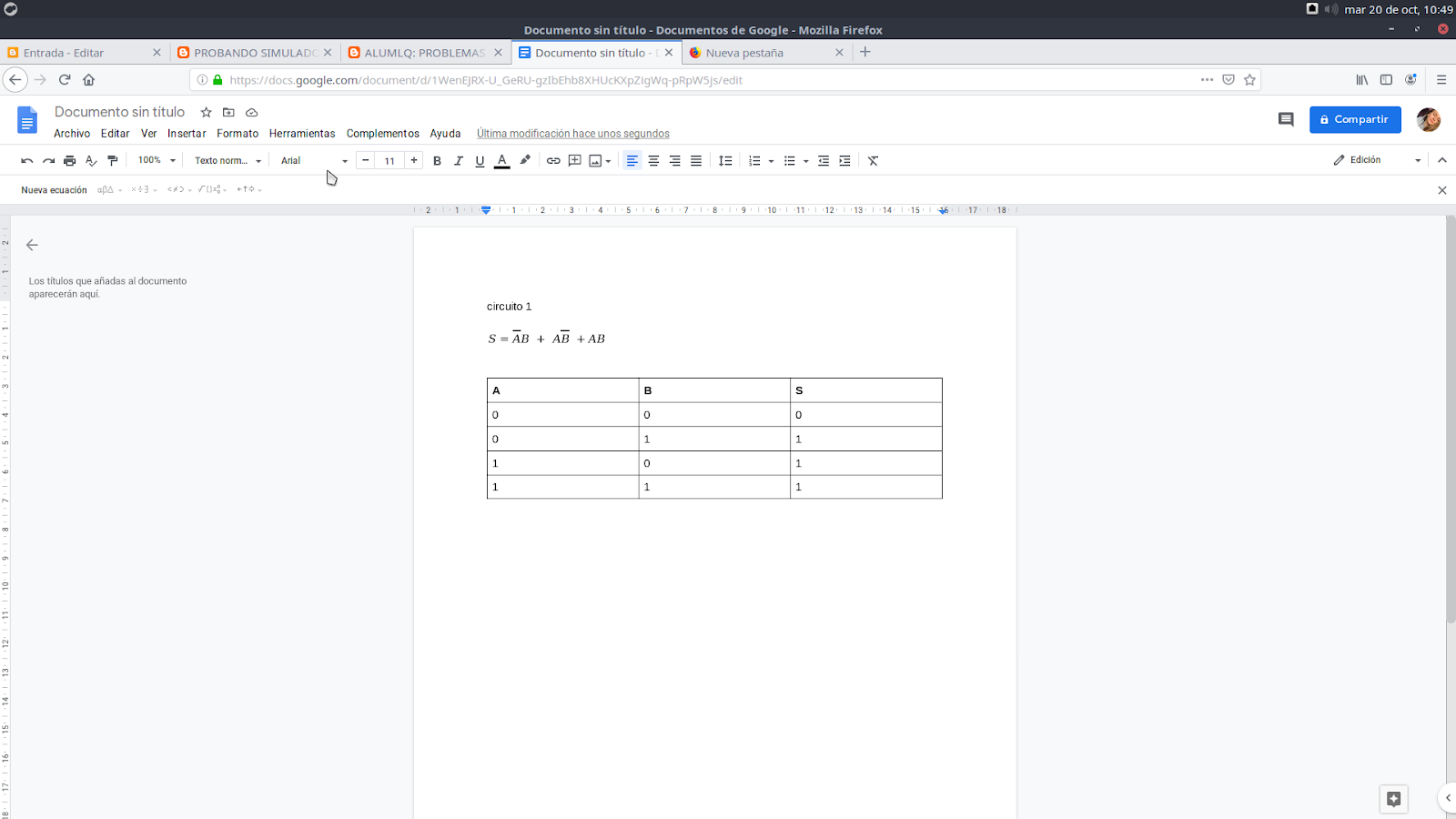

A continuación simplificaremos esta tabla mediante Karnaugh:
S=A + B
2.
Diseña un circuito constituido por tres pulsadores (a, b y c) y una
lámpara que se encenderá cuando se presione un número par de dichos
pulsadores.

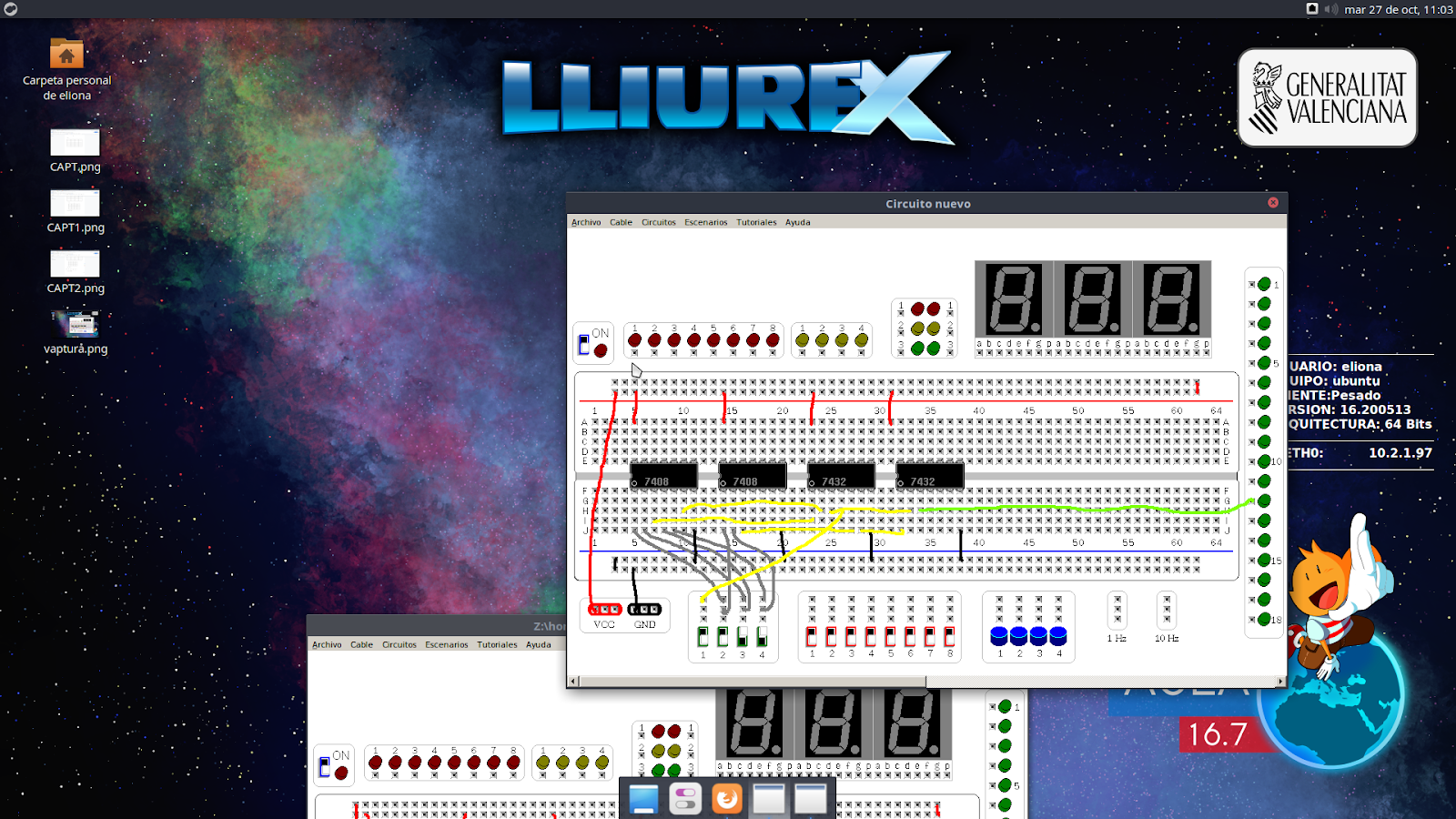

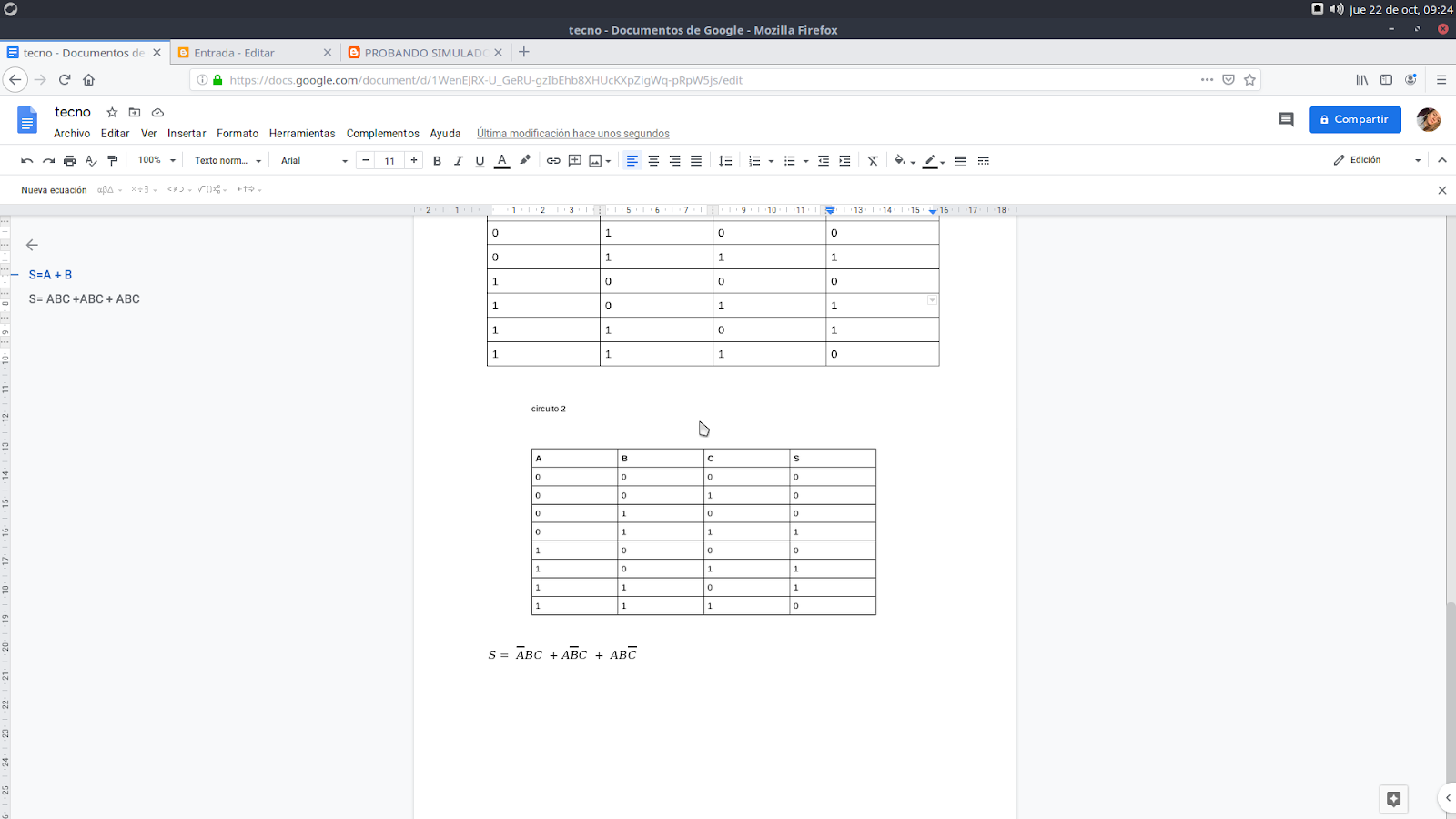

Para empezar con el problema realizaremos la tabla de verdad:

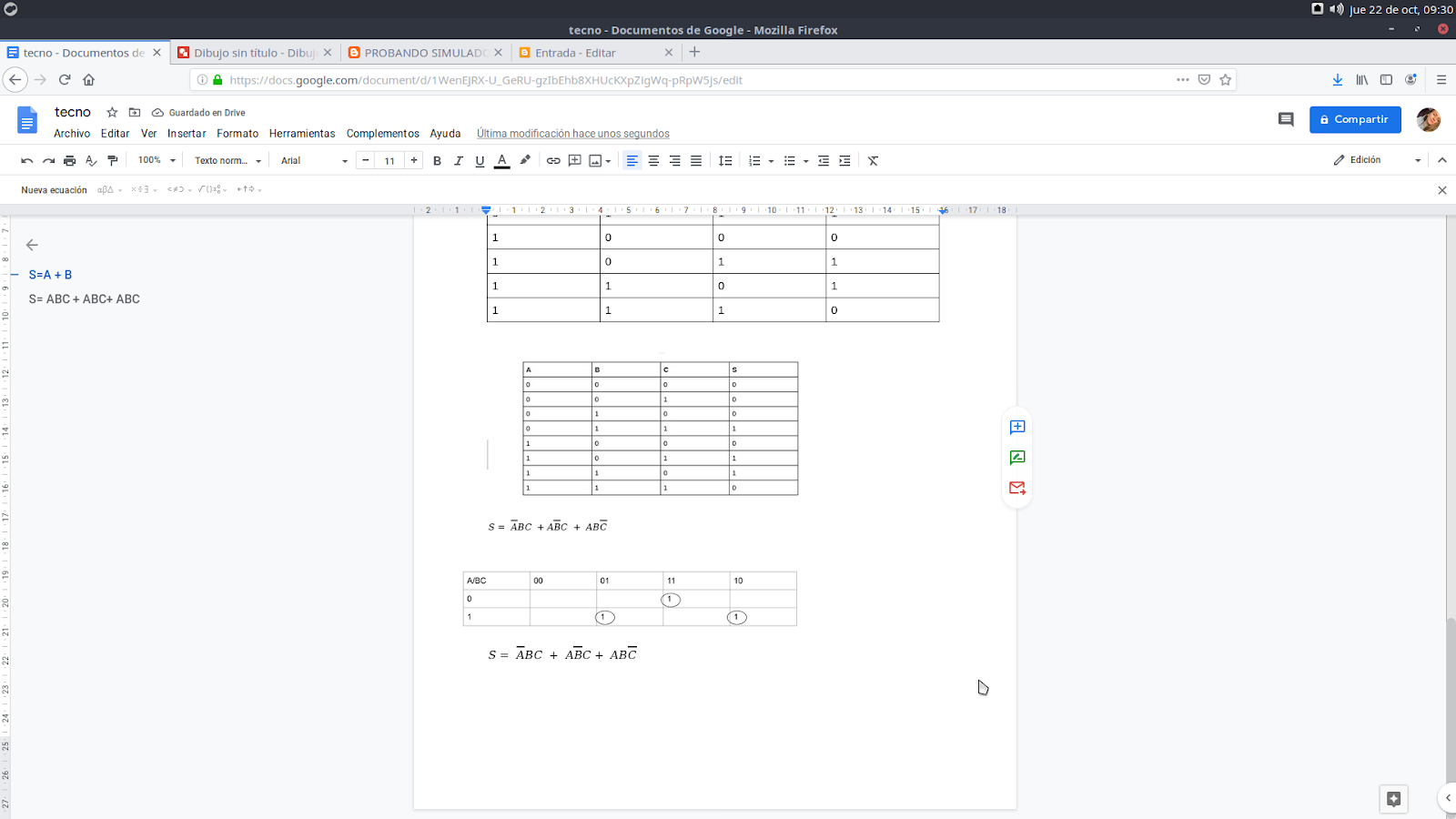

A continuación simplificaremos esta tabla mediante Karnaugh y observamos que no se puede simplificar ya más.
El sistema de disparo (apagado del reactor) de una central nuclear está controlado por cuatro señales una de disparo manual del reactor (A), y otras tres de disparo automático (B, C, D).
El sistema se activará siempre que se produzca un disparo manual o cuando al menos dos de las señales de disparo automático se activen.

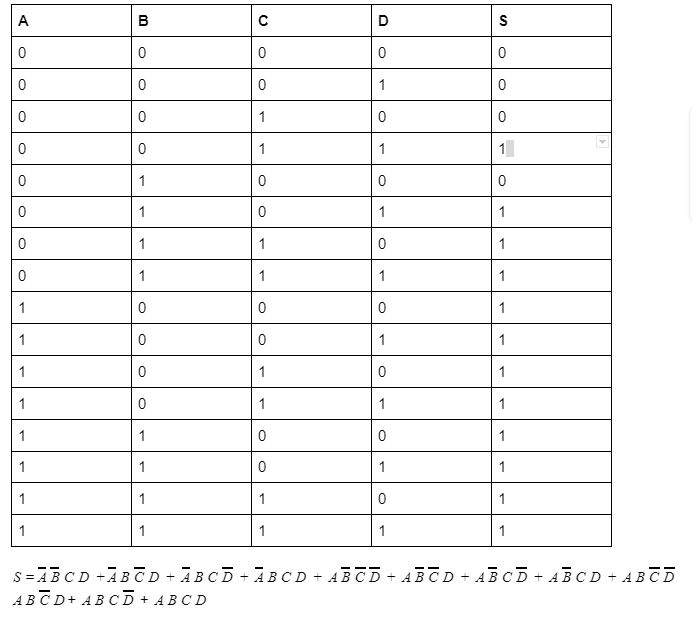

Para empezar con el problema realizaremos la tabla de verdad:
A continuación simplificaremos esta tabla mediante Karnaugh:
