1. Diseña un circuito lógico combinacional para abrir automáticamente la puerta de un comercio (sensor interior A, sensor exterior (B). Para simular los sensores utilizaremos pulsadores.

Para empezar a desarrollar el problema, haremos la tabla de valores y seguidamente la tabla de Karnaugh:



Una vez simplificada, la ecuación queda así: S= A+B

El circuito queda así:

Y el video así:



SIMULACIÓN 2


2. Diseña un circuito constituido por tres pulsadores (a,b y c) y una lámpara que se encenderá cuando se presione un número par  de dichos pulsadores.

Para empezar a desarrollar el problema, haremos la tabla de valores y seguidamente la tabla de Karnaugh:

Una vez simplificada, la ecuación queda así: S=a'bc+ab'c+abc'

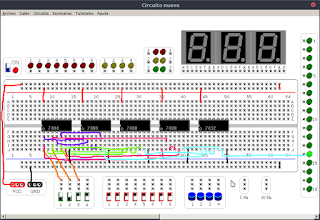

El circuito queda así:



Y el video así:



SIMULACIÓN 3

3. El sistema de disparo (apagado del reactor) de una central nuclear está controlado por cuatro señales:una de disparo manual del reactor (A), y otras tres de disparo automático (B, C, D).

El sistema se activará: siempre que se produzca disparo manual o cuando al menos dos de las señales de disparo automático se activen.

a) Obtenga la tabla de verdad y la función lógica.

b) Simplifique la función obtenida utilizando el mapa de Karnaugh.

c) Implemente la función simplificada





Para empezar a desarrollar el problema, haremos la tabla de valores y seguidamente la tabla de Karnaugh:





Una vez simplificada, la ecuación queda así: S= BD+A+BC+CD

El circuito queda así:



Y el video así:
