Simulación Real
1. Tienes que diseñar una puerta electrónica para un garaje, de forma que solo debe abrirse cuando se pulse una determinada combinación de botones (A, B ), según las condiciones indicadas. Condiciones de apertura: 1) B pulsado, A en reposo. 2) A y B pulsado
TABLA DE VERDAD
S=b
CIRCUITO
VÍDEO
2. Diseña un circuito constituido por tres pulsadores (a,b y c) y una lámpara que se encenderá cuando se presione un número impar de dichos pulsadores.
TABLA DE VERDAD
CIRCUITO
VIDEO
3. En un proceso industrial con 8 estados diferentes, se desea que se active un ventilador de refrigeración en los estados 0, 2, 5 y 7. El número de estados es un código de 3 bits en binario natural que suministra un ordenador de control. Se pide:
a) La tabla de la verdad correspondiente al circuito.
b) La función lógica en su primera forma canónica.
c) La expresión simplificada obtenida mediante mapas de Karnaugh.
d) Implementación del circuito lógico
TABLA DE VERDAD

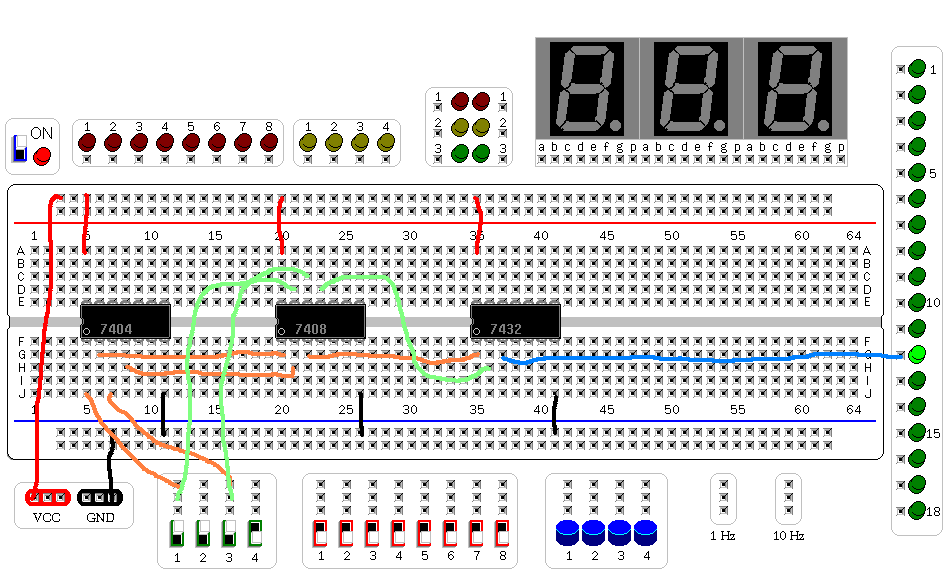

CIRCUITO
