SIMULACIÓN PROBLEMAS DIDAC CHALÉ
SIMULACIÓN 1
Tienes que diseñar una puerta electrónica para un garaje, de forma que solo debe abrirse cuando se pulse una determinada combinación de botones (A, B), según las condiciones indicadas.
Condiciones de apertura:
1) B pulsado, A en reposo.
2) A y B pulsado
Para desarrollar el problema, primeramente haremos la tabla de verdad:
Una vez hecha, se simplifica con Karnaugh:
Una vez simplificada se queda S=b
El circuito quedaría así:

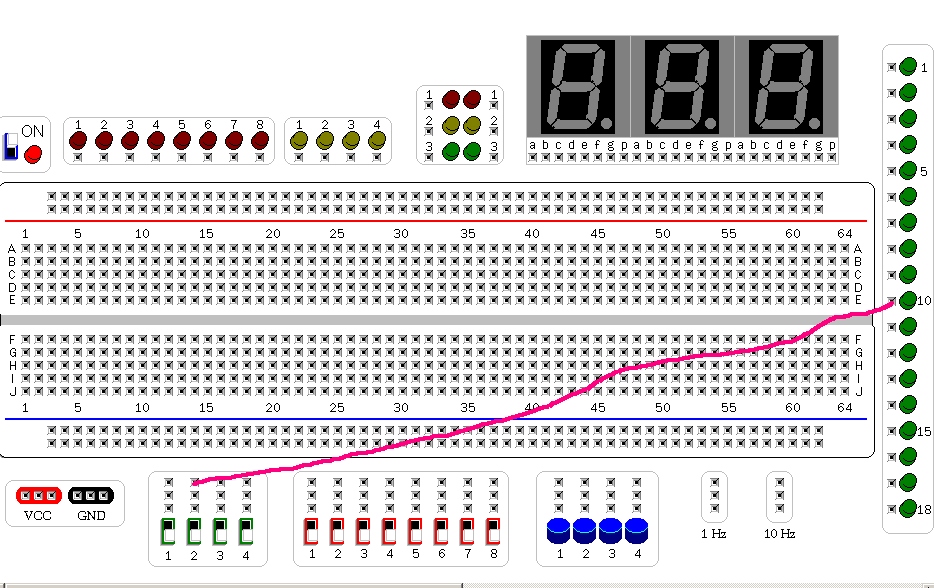

Y la realización se quedaría así:
SIMULACIÓN 2
Diseña un circuito constituido por tres pulsadores (a,b y c) y una lámpara que se encenderá cuando se presione un número impar de dichos pulsadores.
Para desarrollar el problema, primeramente haremos la tabla de verdad:
En este caso al hacer la tabla de Karnaugh, no se simplifica la función, así que quedará así:
El circuito quedaría así:
Y la realización quedaría así:
SIMULACIÓN 3
En un proceso industrial con 8 estados diferentes, se
desea que se active un ventilador de refrigeración en los
estados 0, 2, 5 y 7. El número de estados es un código de 3 bits en
binario natural que suministra un ordenador de control. Se pide:a) La tabla de la verdad correspondiente al circuito.
b) La función lógica en su primera forma canónica.
c) La expresión simplificada obtenida mediante mapas de Karnaugh.
d) Implementación del circuito lógico
Para desarrollar el problema, primeramente haremos la tabla de verdad:
La función lógica en su primera forma canónica será la siguiente:
Ahora simplificaremos con la tabla de Karnaugh:
La función lógica después de simplificar se quedará tal que así:
El circuito quedaría así:
Y la realización se quedaría así:
